    Национальная библиотека Украины им. В.И. Вернадского

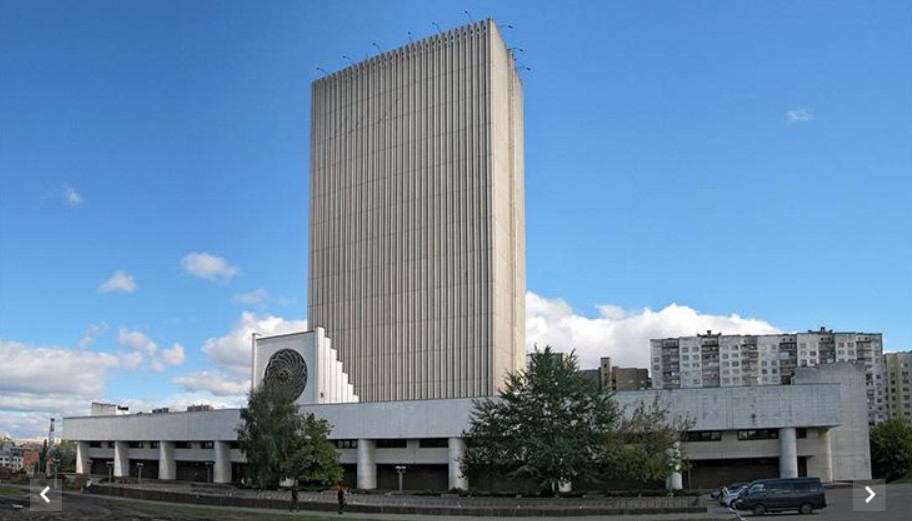

    Национальная библиотека им. В.И. Вернадского Национальной академии наук Украины входит в число крупнейших библиотек мира. Здание библиотеки состоит из 4-этажной (стилобатной) и 28-этажной (высотной) частей, функционально представляющих собой одно целое, а также двух подземных этажей.

    В нижних четырех этажах здания размещены вестибюли, залы различного назначения, служебные и другие специальные помещения библиотеки. Вышерасположенные этажи предназначены для книгохранилища и технических помещений.

    Значительная этажность здания и высокая удельная нагрузка в книгохранилище предопределили применение металла для несущих конструкций сооружения.


    Местоположение:  пр. Голосеевский, 3, Киев, Украина

    Назначение: Национальная библиотека

    Полезная площадь: 35 700 кв.м


    История

    Здание библиотеки построено по проекту архитекторов института «Киевпроект» В.И. Гопкала, В.М. Гречины и В.П. Песковского. В 1974 г. архитекторами был выполнен проект здания, а в 1976 г. было начато строительство. Однако, по ряду экономических причин в течение 12 лет не выполнялся план капитального строительства и несколько раз устанавливались новые сроки ввода здания библиотеки в эксплуатацию. В первом квартале 1989 года строительство здания библиотеки было завершено.

    Факты и цифры

    Начало строительства: 1976 год

    Окончание строительства: 1989 год

    Заказчик строительства:  НАН Украины

    Генпроектировщик: Институте «Киевпроект»

    Проектирование стальных конструкций: Институт «УкрНИИпроектстальконструкция»

    Изготовление металлоконструкций: Днепропетровский завод металлоконструкций им. Бабушкина

    Монтажная организация: Трест «Центростальконструкция» Минмонтажспецстроя Украины

    Высота здания до верха парапета: 79,4 м

    Отметка пола нижнего подземного этажа: -6,9 м

    Высота этажей: 2,7-5,4 м

    Количество этажей над землей: 28

    Количество уровней подвальных этажей: 2

    Размер высотной части здания (имеет форму прямоугольника): 36х18 м

    Общий объем здания: 50 950 куб.м

    Полезная площадь: 35 700 кв.м

    Общий вес стальных конструкций: 2 808 тонн

    Расход стали на 1 куб.м здания: 51 кг/куб.м

    Расчетная схема каркаса: рамная

    Сетка колонн: 6х6 м

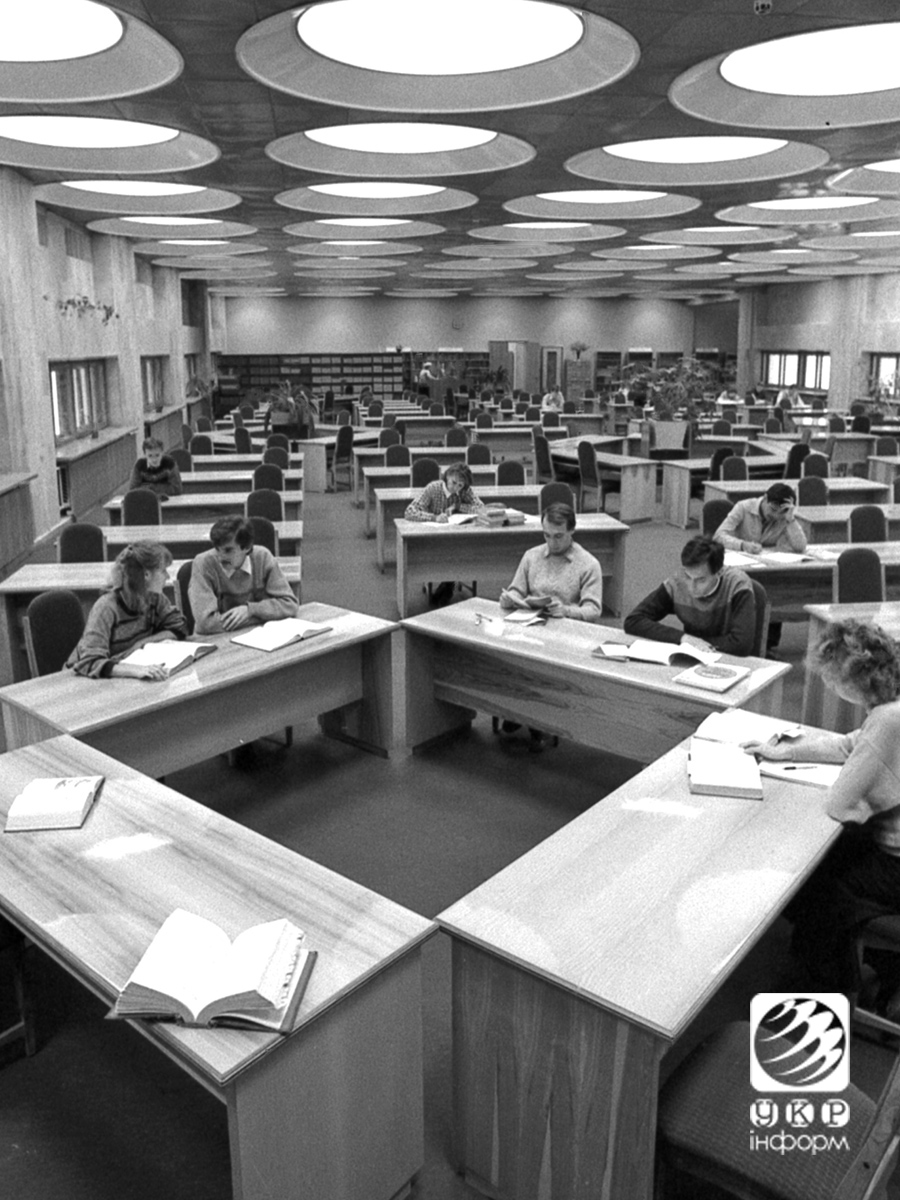

    Интерьер

    Интерьер основного помещения оформлен произведениями изобразительного искусства значительной художественной ценности.

    В вестибюле Библиотеки расположено монументально-декоративное панно «Боли земли» (авторы В.И. Пасивнко и В.М. Прядка, площадь 300 кв.м), выполненное в технике энкаустики. Основной темой этой композиции является раскрытие главного предназначения науки — защиты жизни на Земле.

    Украшениями библиотечного интерьера являются скульптурные композиции авторского коллектива под руководством Б.С. Довганя.

    В центральном вестибюле установлен бюст организатора и первого президента Украинской академии наук, фундатора библиотеки В.И. Вернадского. Вдоль пандуса (пологих лестниц), соединяющего первый и второй этажи библиотеки, установлены 11 мраморных бюстов видных личностей, внёсших значительный вклад в развитие мировой науки и культуры: Ярослава Мудрого, Ивана Фёдорова, М.В. Ломоносова, Г.С. Сковороды, Н.И. Лобачевского, А.С. Пушкина, Т.Г. Шевченко, Д.И. Менделеева, И.И. Мечникова, К.Э. Циолковского и А.С. Попова.


    Конструктивные особенности

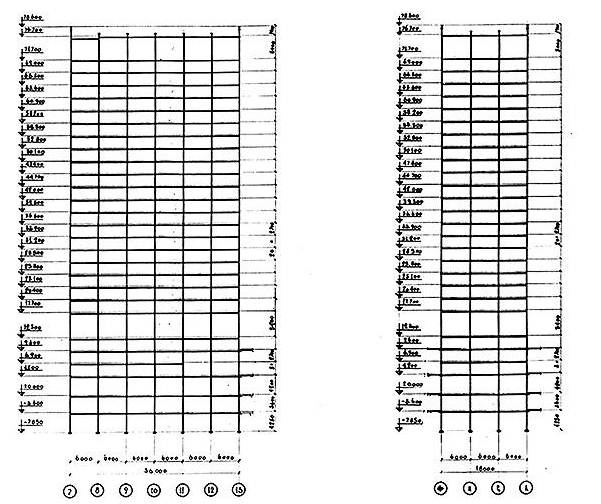

    Несущие конструкции высотной части здания решены в виде стального каркаса, опирающегося на железобетонный фундамент – сплошную железобетонную плиту. Фундаменты разрабатывались институтом «Киевпроект».

    Жесткость и устойчивость каркаса обеспечивается жесткими рамными узлами и жесткими дисками железобетонных перекрытий. Жесткость дисков перекрытия обеспечена приваркой арматуры железобетонных монолитных участков перекрытий к ребрам и лафетным полкам балок и тщательным замоноличиванием швов между сборными железобетонными плитами и металлоконструкциями.

    Максимальное горизонтальное смещение верха каркаса здания от воздействия нормальных ветровых нагрузок составляет:

    • В поперечном направлении здания – 12,3 см или 1/700 высоты каркаса.

    • В продольном направлении – 7,2 см или 1/1170 высоты каркаса.

    Колонны каркаса приняты составного коробчатого сечения, сваренного из четырех листов. Габариты колонн – 550х550 мм до отметки 9,6 м (первые 5 этажей); 550х400 мм в отметках от 9,6 м до 17,7 м и 400х400 мм в отметках от 17,7 м до 71,7 м.

    Выше отметки 71,7 м колонны двутаврового составного сечения с габаритами 400х400 мм.

    Ригели двутаврового составного сечения, высотой 650 и 450 мм, сварные.

    В проекте было использовано новое конструктивное решение рамного каркаса с поэтажным членением колонн и соединением их через фрезерованные торцы, что позволило максимально унифицировать элементы, за счет этого была существенно снижена трудоемкость изготовления и монтажа металлических конструкций.

    Материалы конструкций:

    • Колонны ввыполнены из стали марок 16Г2АФ-6 и 14Г2-6.

    • Балки выполнены из стали марок 14Г2-6 и ВСт3Пс-6.

    • Опорные плиты запроектированы из стали марки 10Г2С1-6.
