    Ограждающие конструкции

    Фасадно-кровельные системы содержат конструктивные элементы, имеющие устойчивость к климатическим и других нагрузок, и элементы ограждающих конструкций зданий, обеспечивающих температурные, звукоизоляционные и огнестойкие свойства.

    Фасадная система, которая применяется, зависит от типа и масштаба здания и от местных требований.

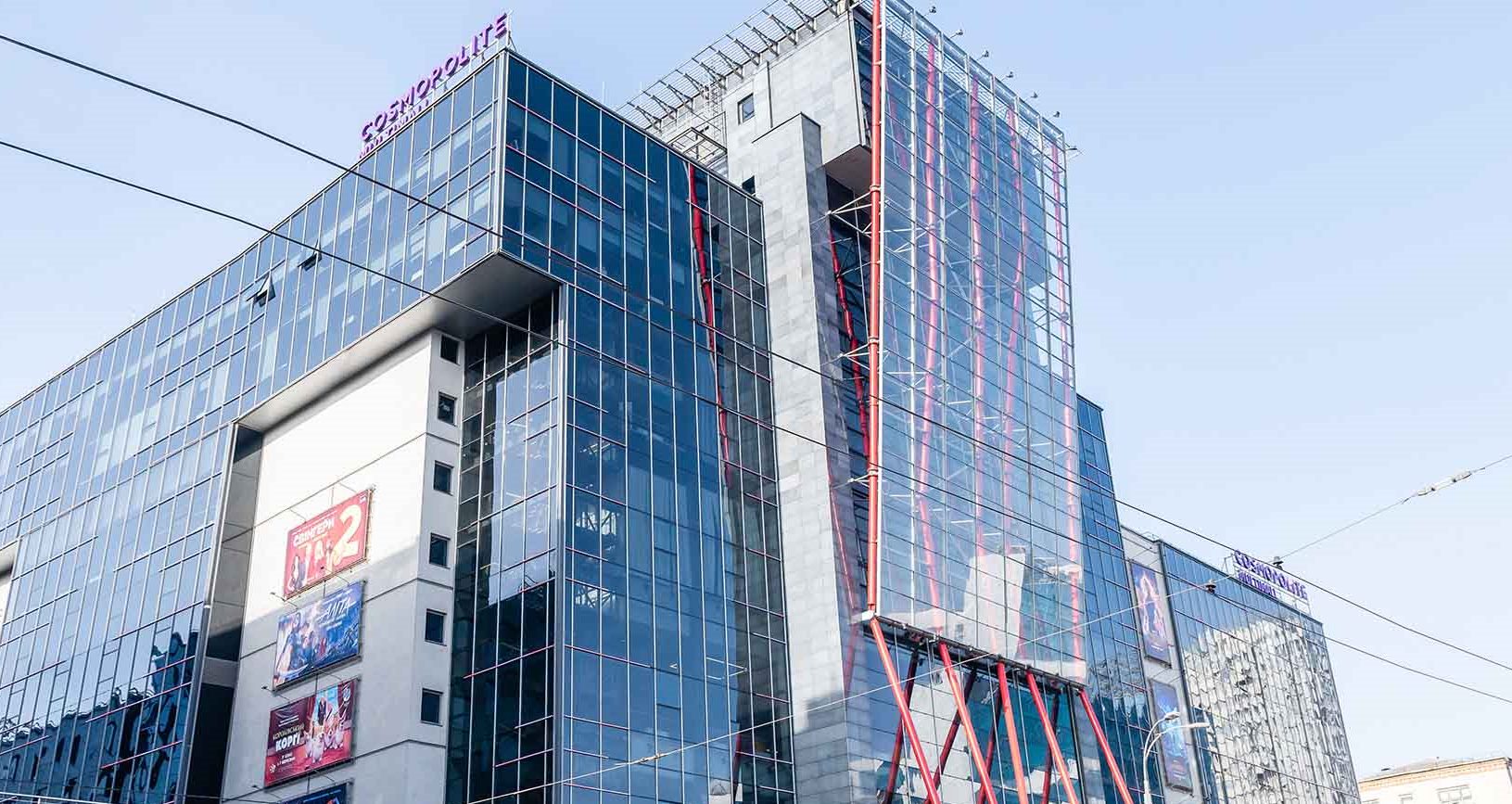

    Широкий спектр фасадных систем и форм может быть создан с помощью стальных конструкций, включая стеклянные витражи, изогнутые и наклонные стены.

    Подробнее в статье про несущие и ограждающие конструкции.


    Фасадные материалы могут быть смешаны для повышения эстетичности здания.

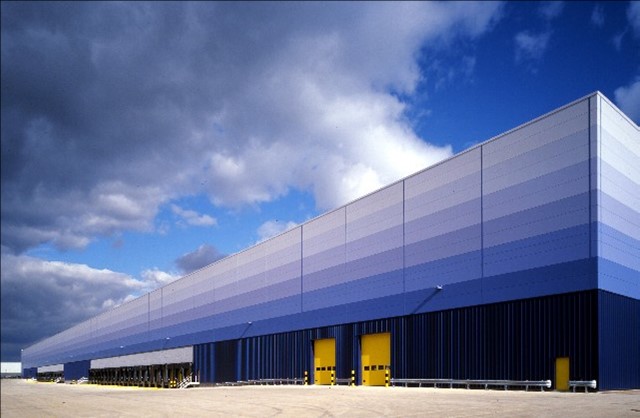

    Выбор облицовки стен и крыши может существенно повлиять на внешний вид здания, а именно: форма профиля, цвет, крепления, ориентация облицовки (ребра горизонтальные или ребра вертикальные). Потенциальным недостатком горизонтальных ребер является то, что они, как правило, испытывают накопления грязи со временем, если только облицовка не очищается регулярно.

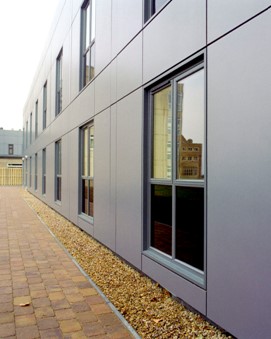

    Если расположение и функции здания требуют гладкой внешней плоскости, применяются утепленные стеновые панели с плоскими облицовочными листами, однако следует отметить, что любой дефект на поверхности будет легко заметен.

    Сталь, из которой изготовлены профилированные облицовочные листы, является предварительно покрытой в широком диапазоне цветов и фактур, позволяет архитекторам выбрать вариант, который лучше всего соответствует расположению и функции здания.


    Общий вид здания также может повлиять на выбор креплений, особенно на облицовку стен или на крыше с большим уклоном. Доступные крепления с фабричными цветными пластиковыми головками, чтобы соответствовать цвету облицовки. Если крепления считаются губительными для внешнего вида здания, архитектор может рассмотреть возможность использования скрытых креплений.


    В зданиях со стальным каркасом при монтаже ограждающих конструкции стен и кровли применяются в виде панелей из металлических профилированных листов, по способу монтажа делятся на:

    • Наборные панели, которые поэлементно собираются непосредственно на строительной площадке из двух профилированных листов, между которыми по месту устанавливаются разделительные стальные элементы и заключается гидро-, тепло- и пароизоляция.

    • Панели заводского изготовления, которые поставляются в готовом виде и перед монтажом возможно укрупнение в карты.

    Наборные панели, как правило, используют для формирования кровли, в то время как применение панелей заводского изготовления лучше подходят для современных ограждающих конструкций стен.

    Преимуществом наборных ограждающих панелей является возможность комплектации из компонентов в зависимости от условий строительства, позволяет достичь необходимых пролетов и теплоизоляционных свойств. Системы из профилированных листов также дают возможность организовать вентилируемые фасады и внутренние перегородки зданий.

    В панелях заводского изготовления в качестве утеплителя применяется жесткий пенополистирол или пенополиуретан, который вклеивается между двумя профилированными листами. Торцы панелей также оклеиваются лентой утеплителя и организуются таким образом, чтобы при стыковке создавать герметичный узел, исключая мостик холода. Крепление панелей к основным несущим конструкциям осуществляется с помощью специальных соединительных элементов на болтах исключает нарушения герметичности панели.

    Изделия предназначены для использования при устройстве покрытий, а также перекрытия, обшивка стен общественных и промышленных зданий и сооружений или внешнего или внутреннего облицовки помещений изготавливают по ГОСТ 8802: 2018. Этот стандарт в случае добровольного применения являются доказательством соответствия изделий требованиям Технического регламента строительных изделий, зданий и сооружений. Подтверждение соответствия изделий установленным требованиям может осуществлять производитель методом составления соответствующей декларации или сертификатом, выданным органом оценки соответствия (ООС).

    По назначению изделия подразделяют на:

    • Листы для настилов и кассеты - ПН (можно использовать, как опалубку при устройстве перекрытия с применением бетона), КС;

    • Листы для обшивки стен (отделка поверхностей) и кассеты - ПС, КС;

    • листы кровельные штампованные с гребнями по длине (металлочерепица) - МЧ;

    • листы кровельные, плоские или профилированные, гнутые швелероподибнои формы (профиль фальцованная) - ПФ.

    По материалам исходной заготовки изделия подразделяют на:

    • Листы из стального проката с металлизированным покрытием (плоский лист или полоса толщиной от 0,4 мм до 4,0 мм включительно для холодного формирования с металлизированным покрытием, нанесенным на технологической линии методом погружения в горячий расплав цинка (тип Z), цинк-алюминия (тип ZA), алюминий-цинка (тип AZ)) согласно ДСТУ EN 10346;

    • Листы из основного материала с органическим защитно-декоративным покрытием, которое наносится на непрерывных линиях с одной или с обеих сторон стального листа в один или несколько слоев по ГОСТ В.2.7-58, ДСТУ EN 10169.

    Пример условных обозначений изделия:

    1. Название производителя;

    2. Тип или торговая марка изделия;

    3. Параметры изделия (B-эффективная ширина изделия, h-высота гофры, t толщина исходной заготовки)

    4. Материал исходной заготовки согласно п.4.2.6; 4.2.7 ДСТУ 8802: 2018;

    5. Тип толщина ОП согласно п.4.2.11 ГОСТ 8802: 2018.

    6. Пример обозначения

    Производитель (название / торговая марка), изделие типа ПН с гофрами высотой h = 60 мм, толщина исходной заготовки t = 0,7 мм, сталь S320GD + Z100 с покрытием лицевой поверхности «полиэстер» РЕ 15 мкм.

    «Производитель» -ПН60-0,7S320GD + Z100 РЕ15

    Для определения соответствия применяемого для изготовления изделий проката требованиям стандарта, производитель осуществляет входной контроль исходных материалов по сопроводительным документам (сертификатом, паспортом и т.п.) на прокат, подтверждающие марку, химический состав и механические свойства стали, вид и толщину металлизированного покрытия, а для ОП - вид, толщину, соответствие цвета, качественные показатели по адгезией, стойкостью к растрескиванию при изгиба и твердостью по карандашом. При необходимости производитель может на запрос получить у поставщика протоколы лабораторных испытаний качества покрытия или выполнить такие испытания в соответствии с требованиями ДСТУ EN 13523.

    Качество поверхности защитного покрытия (металлизированного или ОП) изделий любого типа определяют визуально сравнением с образцами-эталонами.

    С развитием технологических возможностей проката, наличие и доступность различных толщин стали от 0,5 до 1,5 мм, а также возможность применения высокопрочных конструктивных марок стали, есть возможность производить профнастил с большей высотой гофр, с помощью которого возможно перекрыть пролеты до 9м.

    Благодаря этому есть возможность отказаться от прогонов покрытия и устанавливать несущий профлист непосредственно на элементы покрытия (балки, фермы), что позволяет уменьшить металлоемкость покрытия, сократить сроки монтажа.

    При проведении тендеров на поставки наружных ограждающих конструкций должны учитываться существенные характеристики изделий: механическое сопротивление, водопроницаемость, изменение размеров, высвобождение опасных веществ, реакция на огневое воздействие, сопротивление внешнему огневому воздействию, долговечность согласно ДСТУ Б EN 14782 / ДСТУ 8802.
