    Отечественному металлостроительству – современная нормативная база

    27.01.2023

    Первоочередной задачей для Украины после завершения вооруженной агрессии России станет быстрое восстановление экономического потенциала государства, в том числе и за счет осуществления ремонта, реконструкции и строительства объектов инженерной инфраструктуры, промышленного и гражданского назначения.

    bntkmcndfВладимир Адрианов

    Владимир Адрианов, заместитель председателя ТК301, заместитель генерального директора по научно-технической политике ООО «Укрсталькон им. В.М. Шимановского»

    Активное участие в этом процессе будут принимать научные и проектные институты, промышленные предприятия и специализированные монтажные организации отечественной отрасли металлостроения, используя лучшие мировые практики, приобретенный опыт и применяя современную нормативную базу в строительстве, которая проходит этап существенной трансформации, связанной с дальнейшей интеграцией Украины в Европейское сообщество, принятие Верховной Радой Украины Законов «О строительных нормах», «О предоставлении строительной продукции на рынке», «О стандартизации», «О технических регламентах и оценке соответствия», а также принятием Правительством Украины концепции внедрения технологий строительного информационного моделирования (ВІМ-технологий) и утверждение конкретного плана мероприятий по ее реализации (Распоряжение КМУ от 17.02.2021 г. № 152-р).

    За последние годы Минрегионом и одним из самых больших в строительной отрасли профессиональным объединением Ассоциацией «Украинский центр стального строительства» за счет привлечения Украинского института стальных конструкций имени В.М. Шимановского - базовой организации Минрегиона по научно-технической деятельности в области строительных металлических конструкций, родственных научных и проектных организаций строительной отрасли, институтов Академии наук Украины, высших учебных заведений, профессиональных объединений была подготовлена и реализуется программа по разработке новых государственных строительных норм и стандартов, подготовки новых редакций и внесения изменений в действующие нормативные документы, а также гармонизации значительного количества европейских и международных стандартов в области проектирования, изготовления и монтажа металлических конструкций (см. схему).

    Александр Кордун

    Александр Кордун, заведующий научно-исследовательским отделом технического развития ООО «Укрсталькон им. В.М. Шимановского»

    В статье приведена краткая характеристика принятых Минрегионом и Национальным органом стандартизации нормативных актов и нормативных документов, а также разработанных проектов государственных строительных норм и стандартов, которые находятся на стадии согласования и утверждения.

    Нормативное обеспечение проектирования металлических строительных конструкций.

    В первую очередь на основании полученных предложений от проектного сообщества было подготовлено и утверждено Изменение к базовым строительным нормам – ДБН В.2.6-198:2014 «Сталеві конструкції. Норми проектування», в которой обновлено значительное количество нормативных ссылок (замена отмененных нормативных документов на действующие), уточнены требования по использованию современных марок стали, крепежных средств и соединительных материалов, методика расчета и проектирования стальных конструкций, в частности по проверке устойчивости центрально-сжатых элементов с открытыми сечениями, учет критических температур и методы конструирования и расчета двутавровых балок с отверстиями в стенке, а также отменены требования по предельной гибкости элементов стальных конструкций.

    В целях сближения строительных норм, разработанных на основе национальных технологических традиций, к строительным нормам по проектированию строительных конструкций, гармонизированным с нормативными документами ЕС, в указанное Изменение включен порядок, в котором на стадии проектирования определяются классы изготовления стальных конструкций в заводских условиях.

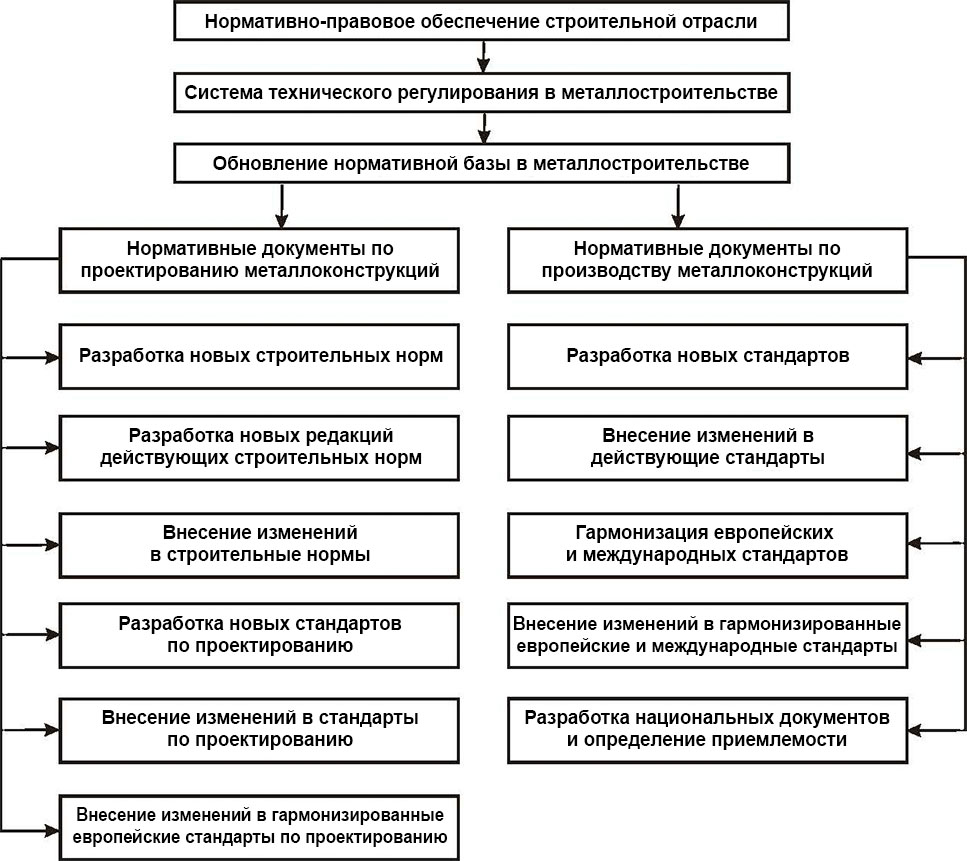

    Блок-схема программы усовершенствования системы нормирования и стандартизации в области металлостроительства

    Блок-схема программы усовершенствования системы нормирования и стандартизации в области металлостроительства

    В строительной отрасли продолжается системная работа по пересмотру устаревших СНиПов бывшего Советского Союза 70-80-х годов, которые уже не отвечают современным требованиям технического и технологического развития фондообразующей отрасли.

    Так, в новом ДБН В.2.2-43:2021 «Складські будівлі. Основні положення», подготовленный на замену СНиП 2.11.01.-85 «Складские здания», за счет современных подходов к объемно-планировочным и конструктивным решениям появилась возможность увеличить объем применения несущих и ограждающих конструкций из стали, в том числе и конструкций стеллажных систем, рамп, платформ и антресолей.

    Впервые в нормы включен раздел о правилах проектирования складских зданий и арочных гофрированных профилей и легких стальных тонкостенных конструкций (ЛСТК).

    В новом ДБН В.2.2-42:2021 «Споруди холодильників. Основи проєктування» (взамен СНиП 2.11.02.-37 «Холодильники») предусмотрена возможность использования эффективных профилей металлопроката для конструкций сооружений и применения современных теплоизоляционных самонесущих сендвич-панелей, производимых согласно требованиям современного стандарта – ДСТУ EN 14509.

    Завершается разработка проекта ДБН «Промислові інженерні споруди. Основи проєктування» (взамен СНиП 2.09.03.-85 «Сооружения промышленных предприятий»), сферой применения которого предусмотрены требования к проектированию сооружений из металлических конструкций, в том числе стальных резервуаров для нефти и нефтепродуктов, газгольдеров, силосов для хранения сыпучих материалов, башен для угля коксохимзаводов, открытых крановых эстакад, этажерок и площадок, дымовых и вентиляционных труб, водонапорных башен. Впервые в отечественной практике проектирования в норму включен раздел по проектированию конструкций основных сооружений комплексов доменных печей.

    Также на заключительном этапе разработки находится новая редакция государственных строительных норм ДБН В.2.2-2:2022 «Теплиці та парники», в которых обобщен значительный опыт отечественных тепличных комбинатов, а также использованы принципы и подходы европейских стандартов. В новой редакции изъяты противоречивые требования действующих норм, которые позволят быстрее восстановить пострадавшую от высоких тарифов на энергоносители и боевых действий такую отрасль, как сельское хозяйство.

    Новая редакция важного нормативного документа ДБН В.2.3-23:2022 «Проєктування електрообладнання об'єктів цивільного призначення» включает в себя использование международных технологий и опыта с возможностью дальнейшей интеграции отечественных сетей и оборудования в систему европейских стандартов.

    По заказу Укравтодора институтами ГП «ГосдорНИИ» и «Укринсталькон им. В.М. Шимановского» завершается подготовка новой редакции ДБН В.2.3-26 «Споруди транспорту. Мости і труби. Сталеві конструкції. Правила проєктування». В обновленные нормы на основе приобретенного опыта и международной практики в мостостроении будут внесены существенные изменения в перечень ссылок на действующие нормативные документы, а также в разделы, в которых есть требования к проведению расчетов и конструированию элементов стальных конструкций железнодорожных и автодорожных мостов и дорожных труб, пешеходных мостов и пешеходных тоннелей под железными дорогами, автомобильными и городскими дорогами, пролетных строений и опор разводных мостов.

    Утвержден новый ДБН В.2.6-221:2021 Конструкції силосів сталевих з гофрованою стінкою для зерна. Основні положення», который ликвидирует пробел в отечественной нормативной базе по проектированию емкостей из стали для хранения зерна, которые массово применяются в сельском хозяйстве. В норме приведено понятие «силос стальной с гофрированной стенкой» и четкое определение его принадлежности к сооружениям. Установлен список национальных стандартов для определения нагрузок, выполнения расчета элементов стальных конструкций и соединений, включены требования к ограничениям второй группы предельных состояний. Внедрение новой нормы позволит проектировать такие сооружения с повышенным уровнем безопасности, долговечности и ремонтопригодности.

    В целях дальнейшего усовершенствования национальной нормативной базы в сфере разработки проектной и конструкторской документации строительных металлических конструкций завершена подготовка нового стандарта «Правила виконання проектної і робочої документації металевих будівельних конструкцій» на замену действующим ДСТУ Б.А.2.4-43:2009 «Правила виконання проектної і робочої документації металевих конструкцій» и ДСТУ Б.А.2.4-44:2013 «Настанова з розроблення проектної і робочої документації металевих конструкцій. Креслення конструкцій металевих деталювальні (КМД)».

    Стандарт будет устанавливать состав и правила исполнения проектной и рабочей документации строительных металлических конструкций (КМ) и металлических деталей (КМД), в том числе с учетом применения пространственного моделирования и ВIМ-технологий. Он обобщит передовой отечественный международный опыт в процессах исполнения проектной и конструкторской документации строительных металлических конструкций. В частности, в нем предусмотрено следующее:

    • расширенная стадийность проектирования - применен новый подход к разработке рабочих чертежей металлических конструкций в один этап - КМ-КМД, что уменьшает время и затраты на создание проектной рабочей документации, а также позволяет использовать непрерывный технологический процесс проектирования и изготовления конструкций;
    • внедрение подготовки проектной документации с использованием методов создания строительных информационных моделей;
    • обобщение требований к разработке проектной документации (чертеж марки КМ, КМ-КМД, КМД), а также указание состава дополнительных чертежей, необходимых для выполнения конструкций, разрабатываемых заводом-производителем;
    • приведены примеры оформления чертежей с учетом современных требований к выполнению проектной и рабочей документации марки КМ, КМ-КМД, КМД.
    • Законом Украины «О предоставлении строительной продукции на рынке» определены основные требования к зданиям и сооружениям, которые должны быть конкретизированы в строительных нормах и нормативных документах на конструктивные системы.

    Для соблюдения указанных требований Закона подготовлены новые редакции ряда государственных строительных норм, необходимых для проектирование строительных конструкций из металла. В этом перечне – ДБН В.1.2-6:2021 «Основні вимоги до будівель і споруд. Механічний опір та стійкість», ДБН В.1.2-7:2021 «Основні вимоги до будівель і споруд. Пожежна безпека», ДБН В.1.2-9:2021 «Основні вимоги до будівель і споруд. Безпека експлуатації».

    К перечню существующих основных требований к зданиям и сооружениям в Законе добавлено новое требование относительно устойчивого использования природных ресурсов, согласно которому здания и сооружения должны быть запроектированы, построены и снесены таким образом, чтобы использование природных ресурсов было рациональным и обеспечивало возможность повторного использования или переработки их конструкций, материалов и частей после сноса. Необходимо отметить, что металл как материал имеет существенные преимущества в обеспечении вышеизложенного требования Закона перед другими строительными материалами, применяемыми в конструкциях.

    Новый стандарт ДСТУ 9171:2021 «Настанова щодо забезпечення використання природних ресурсів під час проєктування споруд» предоставляет проектировочный инструмент для реализации этого требования.

    В прошлом году Минрегионом были утверждены Изменения в ряд государственных строительных норм, которые должны заинтересовать проектировщиков отрасли металлостроительства, среди которых:

    • Изменение к ДБН А.2.2-3:2014 «Склад та зміст проектної документації на будівництво», в котором усовершенствованы требования к проектной документации в соответствии с современными потребностями отрасли по применению новейших технологий строительно-информационного моделирования и обеспечения требований нормативно-правовых нормативных актов;
    • Изменение ДБН В.1.2-14:2018 «Загальні принципи забезпечення надійності та конструктивної безпеки будівель і споруд» с уточнением определения класса последствий (ответственности) объектов, категорий ответственности конструкций и их элементов, а также принципов расчета и расчетных моделей и условий обеспечение живучести технической диагностики конструкций;
    • Изменение к ДБН В.2.3-15:2007 «Споруди транспорту. Автостоянки і гаражі для легкових автомобілів», которое предусматривает дополнительные требования по объемно-планировочным решениям различных типов гаражей, в том числе паркингов, а также уточняет функциональные требования по устройству механизированных и автоматизированных гаражей;
    • Изменение к ДБН А.1.1-94:2010 «Проектування будівельних конструкцій за Єврокодами», предусматривающее включение в норму обновленных редакций разделов Еврокодов, в том числе в Еврокод 3 «Проектирование стальных конструкций» разделы с дополнительными правилами проектирования конструкций из нержавеющей стали, конструктивных элементов, силосов и резервуаров, кроме того, в Изменении отменяется требование по осуществлению проверки конструкций, запроектированных по Еврокодам, на соответствие требованиям государственных строительных норм.

    Принята новая редакция ДБН В.1.1-12:2021 «Будівництво у сейсмічних районах України».

    С целью повышения качественного и технического уровня процессов проектирование строительных конструкций из стали по заказу Ассоциации «Украинский центр стального строительства» впервые в отечественной практике подготовлен национальный стандарт «Конструкції сталеві будівельні. Настанова з оцінювання якості конструктивних рішень», в котором описывается процедура оценки конструктивных решений металлических конструкций на основе проекта марки КМ. Стандарт предназначен для использования автором проекта в целях самоконтроля или сторонним экспертом для независимой оценки экономической эффективности готового проекта.

    С целью повышения эффективности использования несущей способности элементов и унификации процессов изготовления металлических конструкций в заводских условиях подготовлен новый ДСТУ «Двотаври сталеві зварні». В этом стандарте представлен сортамент сварных двутавров, который обеспечивается имеющимся на складах Украины листовым прокатом, кроме того в документе заложен «принцип безотходности» при изготовлении полок двутавров, что позволяет использовать стальной лист заготовки почти без отходов. Подробно принципы формирования сортамента описаны в статье Билыка Артема и Вдовкина Александра в выпуске 27-28 Сборника научных работ «Украинского института стальных конструкций имени В.М. Шимановского».

    Имеются изменения и в нормативном обеспечении проектирования систем противокоррозионной защиты строительных конструкций из стали.

    В связи с отменой в Украине устаревших ГОСТов бывшего Советского Союза по классификации агрессивных сред и средств покраски конструкций из стали лакокрасочными материалами, их горячего оцинкования и газотермического напыления цинка или алюминия, на которых базируется ДСТУ Б.В.2.213 «Захист металевих конструкцій від корозії. Вимоги до проектування» в Техническом комитете № 301 «Металлостроительство» рассматривается вопрос об отмене указанного нормативного документа.

    Такое решение не должно привести к сложностям, поскольку отечественные проектные организации и заводы по изготовлению конструкций из стали уже имеют определенный опыт применения современных международных стандартов, гармонизированных в Украине - ДСТУ ІSО 12944 «Лаки та фарби. Захист від корозії сталевих конструкцій захисними лакофарбовими системами».

    Одновременно с внедрением в Украине современных цифровых технологий была начата и системная работа по цифровой трансформации строительной отрасли.

    В последние годы была создана необходимая нормативная среда за счет гармонизации базовых международных стандартов - ДСТУ ISO 19650 «Організація та оцифрування щодо будівель і споруд включно з будівельно-інформаційним моделюванням (ВІМ). Управління інформацією з використанням будівельно-інформаційного моделювання» (1.2.3 и 5 части), а также значительное количество поддерживающих нормативных документов. В отрасли был проведен ряд практических семинаров по ознакомлению строительного сообщества с механизмами внедрения ВІМ-технологий на всех этапах жизненного цикла объекта строительства – от проектирования до его ликвидации. Все эти меры позволили уже на правительственном уровне (Распоряжение КМУ от 17.02.2021 г. № 152-р) одобрить концепцию внедрения технологий строительно-информационного моделирования (ВІМ-технологий) и утвердить конкретный план мер по ее реализации.

    В настоящее время существуют обоснованные предпосылки путем применения современных нормативных документов, внедрения необходимого программного обеспечения и цифровых технологий, действенной системы подготовки и повышения квалификации кадров, вывести отечественную систему проектирования в строительстве на новый качественный уровень мировых стандартов.

    Нормативное обеспечение изготовления строительных металлических конструкций и изделий в заводских условиях.

    Развитие нормативно-технической базы в области изготовления металлических конструкций и изделий из металла для объектов строительства ориентировано преимущественно на обеспечение выполнения требований Закона Украины «О предоставлении строительной продукции на рынке», которым имплементирован Регламент (ЕС) № 305/2011 Европейского Парламента и Совета от 9 марта 2011г.

    Законом определено, что строительная продукция (материал, изделие или компонент), отвечающая требованиям к зданиям и сооружениям, должна производиться по регламентной технической спецификации (РТС) - по национальному стандарту с определенными в нем существенными характеристиками продукции, контролем производства на предприятии и системой для оценки и проверки стабильности указанных эксплуатационных характеристик

    В случае, если строительная продукция не охвачена национальным стандартом для целей применения Закона, то она должна производиться по национальному или Европейскому документу по определению приемлемости, который должен иметь статус РТС.

    Постановлением КМУ от 28.04.2021 г. № 426 утвержден перечень категорий строительной продукции, подпадающей под требование по ее изготовлению по РТС. В этот перечень вошла продукция отрасли металлостроительства, в том числе: металлические конструкции и вспомогательные детали, опорные части строительных конструкций, дымоходы, вытяжные трубы, навесные фасады, облицовка, трубы, не контактирующие с водой резервуары, кровельные материалы, технические средства организации и регулировки дорожного движения.

    Анализ действующей нормативной базы по изготовлению строительных металлоконструкций в заводских условиях свидетельствует о необходимости пересмотра или отмены действующих стандартов и технических условий на продукцию, не отвечающих требованиям Закона, и разработки новых нормативных документов со статусом РТС, а также более активного перехода на применение современных европейских и международных стандартов

    Установлено, что не отвечает основным требованиям Закона ДСТУ Б.В 2.6-199:2014 «Конструкції сталеві будівельні. Вимоги до виготовлення». По этой причине по инициативе Ассоциации «Украинский центр стального строительства» и ТК 301 «Металлостроительство» был предложен и реализован комплекс организационных и технических мероприятий, связанных с переходом заводами металлоконструкций на применение единого нормативного документа – европейского стандарта со статусом РТС – ДСТУ EN 1090 в составе 3-х частей:

    • ДСТУ EN 1090-1:2014 «Виконання сталевих та алюмінієвих конструкцій. Частина 1. Вимоги до оцінки відповідності компонентів конструкцій»;
    • ДСТУ EN 1090-2:2020 «Виконання сталевих та алюмінієвих конструкцій. Частина 2. Технічні вимоги до сталевих конструкцій»;
    • ДСТУ EN 1090-4:2019 «Виконання сталевих та алюмінієвих конструкцій. Частина 4. Технічні вимоги до холодноформованих сталевих будівельних елементів та конструкцій для покрівель, стель, підлог і стін».

    Использование отечественными заводами металлоконструкций ДСТУ EN 1090 предоставляет им возможность внедрять в производство современные технологические процессы и за счет этого повышать технический и качественный уровень производимой продукции и, как следствие, увеличивать объемы поставок конструкций на зарубежные рынки.

    Согласно бюджетной программе Минрегиона в текущем году завершается гармонизация методом перевода ряда европейских и международных стандартов на изготовление и применение строительной продукции. В этом списке есть и нормативные документы для отрасли металлостроительства.

    Так, подготовлен перевод новой редакции ДСТУ EN 14509 «Панелі теплоізоляційні самонесівні з двобічним металевим облицюванням. Вимоги заводського виготовлення. Технічні умови». Этот стандарт со статусом РТС становится единственным нормативным документом с требованиями изготовления в Украине «сэндвич-панелей» для покрытий, наружных стен и перегородок, потолков, а также элементов холодильных камер с применением изоляционного материала жесткого полиуретана, экструдированного (пено) полистирола, пенофенопласта, пеностекла и минваты.

    Завершается гармонизация европейских стандартов для использования преимущественно в мостостроении – ДСТУ EN 1337 «Конструкції опор» в составе 11 частей, в том числе: элементы скольжения, эластомерные опорные части, катковые опорные части, опорные части стаканного типа, опоры сферические и цилиндрические, линейные и удерживающие конструкции, балансирные опорные части и другие части с определением требований к их противокоррозионной защите, транспортировке и обслуживанию.

    Подготовленные для принятия гармонизированные европейские стандарты ДСТУ EN 13084-7 «Труби димові самонесівні. Частина 7. Сталеві циліндричні елементи для одностінних сталевих димових труб та сталевих обсадних труб. Технічні умови на продукцію» и ДСТУ EN 12285 «Резервуари сталеві заводського виготовлення. Горизонтальні  циліндричні  одностінні та двостінні для наземного зберігання горючих і негорючих рідин».

    В связи с утратой в Украине устаревших нормативных документов (ГОСТ) с требованиями по процессам сварки и гальванопокрытий металлических конструкций Институтом электросварки им. Е. А. Патона НАН Украины завершается гармонизация современных европейских и международных стандартов по повышению технического уровня сварочного производства: ДСТУ EN 1011-1, ДСТУ EN 10112, ДСТУ EN 1011-3, ДСТУ EN ISO 4063, ДСТУ EN ISO 11970 и процессов, связанных с защитой от коррозии конструкций из стали с покрытием из цинка - ДСТУ ISO 14713-1 та ДСТУ ISO 14713-2.

    Изготовление изделий из тонколистовой стали холодной формовки с защитно-декоративным покрытием, предназначенных для использования при устройстве покрытий, перекрытий, облицовки стен зданий или внешней или внутренней облицовки помещений, осуществляется в Украине на основании нового национального стандарта ДСТУ 8802, отвечающего требованиям Технического регламента строительных изделий, зданий и сооружений или по европейским стандартам ДСТУ EN 508-1 «Вироби покрівельні та облицювальні металеві листові. Вимоги до самонесучих сталевих або алюмінієвих листів або листів із нержавіючої сталі. Частина 1. Сталь» та ДСТУ EN 14782 «Листи металеві самонесучі для покрівлі, зовнішнього обшиття і внутрішнього облицювання. Технічні умови на продукцію та вимоги».

    Подготовлен к утверждению и изданию новый национальный стандарт ДСТУ Сталеві панелі з каркасом зі сталевих тонкостінних холодноформованих елементів. Вимоги до виготовлення і монтажу» для продукции, предназначенной для использования при возведении и реконструкции зданий и сооружений, а также как элементы мобильных (инвентарных) зданий контейнерного или сборно-разборного типов и систем модульного строительства.

    По заказу украинских предприятий по изготовлению изделий из стали для строительства объектов промышленного гражданского назначения завершается разработка новых национальных нормативных документов на металлопродукцию с соблюдением требований Технического регламента. В этот список вошли следующие:

    • ДСТУ «Профілі сталеві холодногнуті несні та армувальні конструктивних елементів будівель і споруд. Загальні технічні умови». Эта продукция предназначена для использования в качестве несущих (ограждающих) конструктивных элементов зданий различного назначения или в качестве армирующих элементов при изготовлении композитных строительных изделий;
    • ДСТУ «Вироби сталеві для підвісних стель. Загальні технічні умови». Стандарт распространяется на изделия для подвесных потолков из тонколистовой стали, изготавливаемых методом холодной формовки и предназначенных для применения в качестве конструктивно-декоративных систем с широким ассортиментом модульных элементов для отделки внутренних поверхностей перекрытий (покрытий) помещений любого назначения в процессе строительства, реконструкции или ремонта;
    • ДСТУ «Настили решіткові сталеві. Загальні технічні умови». Стандарт распространяется на продукцию, производимую на специальном автоматизированном оборудовании с помощью контактной сварки или холодной запрессовки, которая предназначена для применения в промышленном и гражданском строительстве для устройства площадок технического обслуживания, рабочих площадок, промышленных и морских платформ, эстакад, стеллажных складов, ограждения.

    Развитие и усовершенствование нормативно-технической базы является одним из главных факторов осуществления технической политики в области металлостроительства и, несмотря на военное положение, закладываются условия для активного восстановления экономического потенциала Украины на новом техническом уровне.

    Источник «Промышленное строительство и инженерные сооружения»
