Особенности замены герба бывшего СССР на изображение герба Украины-трезубца на щите монумента «Родина-мать» мемориального комплекса «Национальный музей истории Украины во Второй мировой войне»

А. В. Шимановский генеральный директор ООО «Укринсталькон им. В. Н. Шимановского», член-корреспондент НАН Украины, лауреат Государственной премии Украины в области науки и техники, заслуженный деятель науки и техники Украины, д.т.н., профессор	М. Д. Черномыз заместитель генерального директора по изготовлению и монтажу металлических конструкций ООО «Укринсталькон имени В. Н. Шимановского»	Т. П. Голубова заведующий Научно-исследовательским и проектным отделом новых типов конструкций ООО «Укринсталькон имени В. М. Шимановского»

В его состав входят: музей с монументом «Родина-Мать», главная площадь с Аллеей городов-героев и скульптурными композициями «Форсирование Днепра» и «Передача оружия», галерея героев фронта и тыла с бронзовыми горельефными композициями, чаша «Огонь Славы», выставка боевой техники и вооружения, отдельное сооружение, где развернута экспозиция «На чужих войнах», открытая для посещения экскурсантами, самолеты Ли-2, МиГ-23 и вертолет Ми-24В.

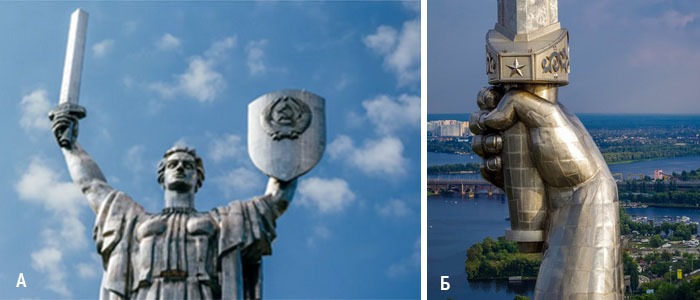

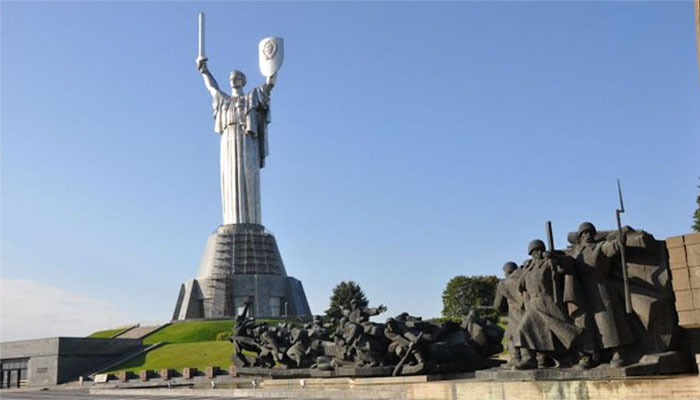

Сердцем и одновременно самой известной частью Мемориального комплекса является монумент «Родина-Мать», представляющий собой повернутую лицом к Днепру фигуру женщины, стоящую в полный рост с поднятыми в руках мечом и щитом (рис. 1, 2). Поскольку разработка проекта монумента «Родина-Мать» была начата в 1975 году, то в архивных книгах Украинского института стальных конструкций имени В. Н. Шимановского он приобрел номер 15699. Указанное означает, что со времени основания института в 1944 году до начала работ над проектом в 1975 году в институте уже было разработано более пятнадцати тысяч проектов различных, в том числе самых сложных, зданий и инженерных сооружений с применением металлических конструкций.

Несмотря на это, в процессе проектирования возникало несколько поворотных моментов, которые очень сильно отразились на окончательном варианте и судьбе монумента. Во-первых, много сложностей появилось во время инженерной подготовки территории, связанной с усилением днепровских утесов в районе Мемориального комплекса. Во-вторых, замена материала покрытия монумента повлияла на многие конструктивные решения узлов крепежа. Дело заключалось в том, что первоначально монумент был запроектирован из обычного металла, а в процессе строительства руководство УССР «уговорило» центральные органы бывшего СССР заменить его очень дефицитной в то время нержавеющей сталью. Разумеется, решение всех этих вопросов привело к возникновению большого количества разнообразной документации – снимков, эскизов проектных решений, протоколов технических совещаний, других документов, которые до сих пор хранятся в институте.

Как уже было сказано выше, Украинскому институту стальных конструкций им. В. Н. Шимановского поручили разработку проекта монумента «Родина-Мать». Это была масштабная, интересная и сложная работа, продолжавшаяся на протяжении 1975-1981 годов.

Принципиально монумент был решен в металле с применением тонколистовой скульптурной оболочки. Напомним, что в то время – имеется в виду окончание 70-х годов ХХ века, в истории строительного опыта уже было немало примеров возведения монументов из металла. Наиболее известна скульптура Веры Мухиной по композиционному замыслу архитектора Бориса Иофана «Рабочий и крестьянка» в г. Москве и статуя Свободы скульптора Фредерика Бартольди и инженера Густава Эйфеля в г. Нью-Йорке, выполненные с внутренним несущим металлическим каркасом и наружной тонкой пленкой.

Впрочем, новый идейный замысел монумента «Родина-Мать» хорошо корреспондировался с уже знакомой концепцией. Однако ее размеры и особенности нуждались в принципиально новом конструктивном решении. Одной из принципиальных новаций было то, что огромная тонколистная скульптурная оболочка в окончательном виде была решена цельносварной без температурно-деформационных швов по высоте. Именно это вызвало необходимость разработки не только новых конструктивных подходов, но и специальных во многих случаях уникальных технологий изготовления и монтажа конструкций.

Поэтому остановимся на рассмотрении важнейших особенностей конструктивных решений монумента «Родина-Мать». Сердцевину монумента составляет несущий каркас, который расположен в ее внутреннем пространстве и имеет вид четырехгранной решетчатой призмы из высокопрочной углеродистой стали. Этот каркас служит продолжением несущего каркаса здания музея и закреплен к нему на отметке 40 м в верхней части каркаса пьедестала над залом Боевой Славы. Пространственный несущий каркас пьедестала, решенный в виде системы объединенных между собой горизонтальными связями двух перекрытий, обеспечивает опирание каркаса монумента и восприятие очень больших вертикальных и горизонтальных нагрузок, действующих на монумент в период эксплуатации. Призматический каркас монумента размером 4,8х4,8 м на уровне бюста переходит в трубчатые каркасы рук и головы. Меч протяженностью 16 м ромбической формы и весом 9 т является продолжением трубчатого каркаса рук. К каркасу второй руки прикреплена конструкция щита размером 8×12 м и весом 13 т, представляющая собой перекрестную систему балок с наружной облицовкой из нержавеющей стали. Также обратим внимание читателя на тот факт, что размещенный на щите герб бывшего СССР представляет собой не какую-то отдельную дополнительную конструкцию, а составляет часть облицовки, так как изготовлен из облицовочных пластин, которым с помощью штамповки придали нужную форму. В общей сложности на каркас фигуры использовано около 430 т углеродистой стали и 130 т нержавеющей стали. Из нержавеющей стали выполнена скульптурная оболочка толщиной 1,5 мм, а также каркасы рук, меч и конструкции щита [2, 3].

А в конце предисловия отметим, что Мемориальный комплекс с монументом «Родина-Мать» уже более сорока лет возвышается на склонах р. Днепр, наблюдая за многими известными историческими событиями, которые происходили в мире в течение этого времени. В частности, это распад в 1991 году СССР и обретение Украиной независимости, что привело к постоянным стремлениям московии уничтожить нашу свободную Родину и лишить украинский народ независимости и суверенитета: от различных торговых войн до открытой вооруженной агрессии, которая началась 18 марта 2014 года. Поэтому становится вполне понятным, что такая агрессивная деятельность московии вызвала и вызывает соответствующее противодействие украинского общества. В этом смысле среди всего прочего можно отметить принятие Верховной Радой Украины с целью защиты национальных интересов, национальной безопасности, обеспечения прав, свобод и законных интересов граждан Украины, общества и государства ряда Законов о декоммунизации и осуждении и запрете пропаганды российской имперской политики в Украине и деколонизации топонимии Украины (№ 314-VIII от 9 апреля 2015 года, № 315-VIII от 9 апреля 2015 года, № 316-VIII от 9 апреля 2015 года, № 317-VIII от 9 апреля 2015 года, № 2325-VIII от 13 марта 2018, № 7253 от 5 апреля 2022 года, № 2849-IX от 13 декабря 2022 года, № 3005-IX от 21 марта 2023 года, № 3097-IX от 03 мая 2023 года). Для исполнения требований указанных Законов в Украине уже были возвращены исторические названия многим городам, областям, районам, населенным пунктам, поселкам, площадям, майданам, бульварам, улицам, переулкам и т.п., демонтировано или ликвидировано значительное количество памятников, памятных знаков, изображений и разнообразной символики российской имперской политики В то же время особенно важно то, что процесс освобождения Украины из-под любого московитского влияния не только не останавливается, а постоянно набирает обороты. И ярким примером этому служит монумент «Родина-Мать», на щите которого изображен герб бывшего СССР (рис. 2, а). В связи с этим и с целью выполнения требований указанных выше законов о декоммунизации в марте 2023 года было принято решение о замене этого герба на изображение Герба Украины-Тризуба. С учетом сложности и ответственности такой работы руководство Министерства культуры и информационной политики Украины и Мемориального комплекса Национальный музей истории Украины во Второй мировой войне с целью разработки проектной документации по выполнению этого решения было привлечено ООО Украинский институт стальных конструкций имени В. Н. Шимановского» – базовый научно-исследовательский и проектный институт стальных конструкций Минрегиона Украины, специализирующийся на исследовании и проектировании строительных металлоконструкций, обладающий значительным инженерно-техническим и научным потенциалом из самых квалифицированных специалистов, работающих в строительной отрасли десятки лет.

Разработка проектных решений металлических конструкций.

Следовательно, сосредоточимся на последовательной характеристике разработки проектных решений по замене герба бывшего СССР на изображение Герба Украины-Тризуба.

И, прежде всего, отметим, что в соответствии с охранным договором № 5014 от 13.06.2023 г. монумент «Родина-Мать» имеет статус памятника науки и техники местного значения с охранным номером № 991/1-Кв. Принимая во внимание указанное, работы по проектированию проводились с учетом требований норм [1] и в соответствии с реставрационным заданием и заданием на проектирование заказчика работ – Мемориального комплекса «Национальный музей истории Украины во Второй мировой войне» и разрешения Министерства культуры и информационной политики Украины № 06/ 35/4968-23 от 31.05.2023 г.

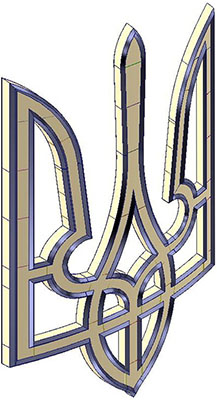

На первом этапе выполнения работ, принимая во внимание изображение Государственного герба Украины-Тризуба – официального символа государства Украина, утвержденного как малый герб Украины 19 февраля 1992 года постановлением Верховной Рады Украины, а его статус был закреплен в статье 20 Конституции Украины в 1996 году, скульптором А. В. Пергаменщиком была разработана геометрическая схема изображения Герба Украины-Тризуба и схема его расположения на щите монумента «Родина-Мать» (рис. 3 – 5).

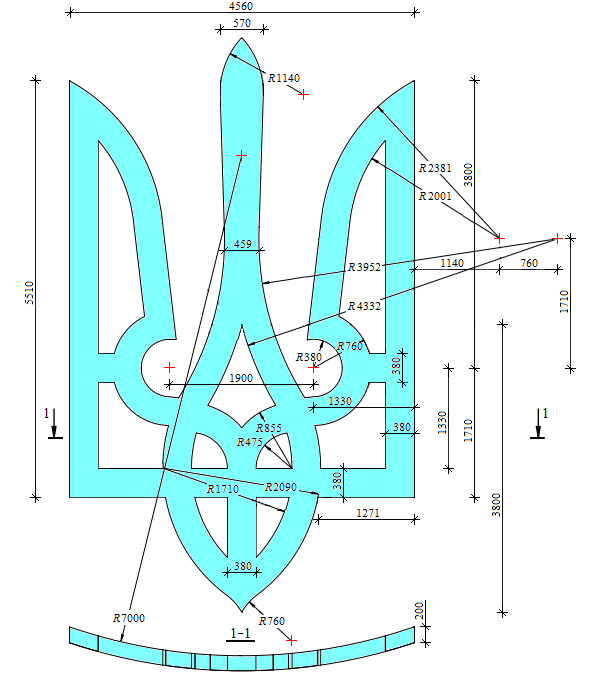

Указанная геометрическая схема изображения Герба Украины-Тризуба, его основные размеры и схема расположения на щите монумента «Родина-Мать» были согласованы консультативным советом при Департаменте охраны культурного наследия Киевской городской государственной администрации (протокол № 05/23/I от 01 июня 2023 г. ), рассмотрены и одобрены ученым советом Мемориального комплекса «Национальный музей истории Украины во Второй мировой войне» (протокол № 2 от 14 июня 2023 г.) и Министерством культуры и информационной политики Украины (письмо № 06/35/5417-23 от 16 июня 2023 г.).

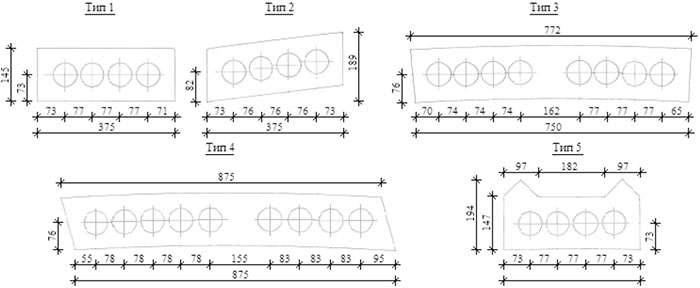

Второй этап выполнения работ заключался в разработке чертежей металлических конструкций изображения Герба Украины-Тризуба, определении площади зоны на щите с гербом бывшего СССР, которую нужно высвободить путем демонтажа как этого герба, так и лишних элементов облицовки и, наконец, вычислении нужного количества элементов облицовки с целью заполнения полученного отверстия.

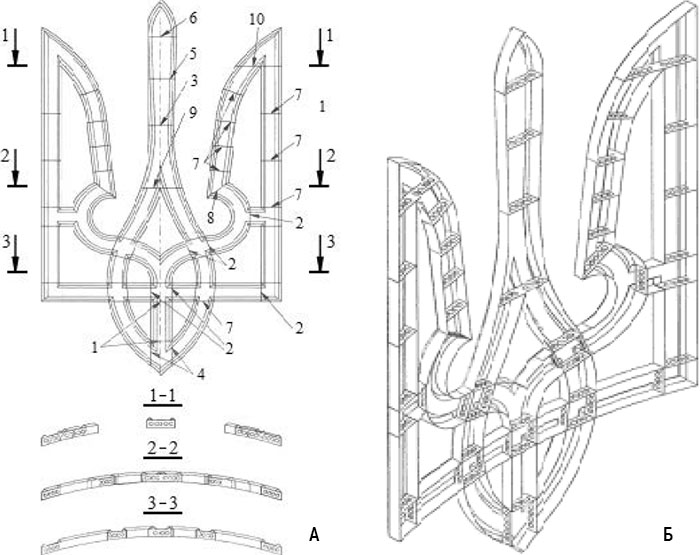

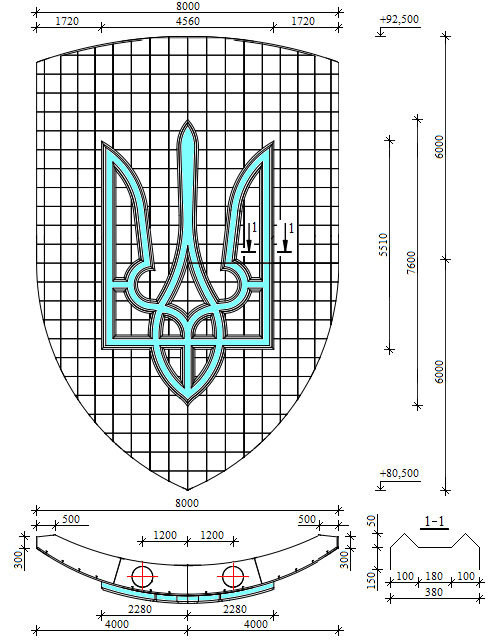

Чертежник металлической конструкции изображения Герба Украины-Тризуба представлен на рис. 6. Так как эта металлическая конструкция имеет достаточно малую изгибающую жесткость вследствие изготовления из нержавеющей стали толщиной 1,5 мм, то с целью ее увеличения в конструкции предусмотрена установка специальных фигурных диафрагм жесткости. Места расстановки этих диафрагм в конструкции и номера их разновидностей показаны на этом же рисунке, а конструктивные схемы некоторых наиболее типичных диафрагм – на рис. 7. Помимо этого напоследок приведем еще несколько важных параметров металлической конструкции изображения Герба Украины-Тризуба: площадь его поверхности составляет 16 м2, а длина периметра – 38 метров.

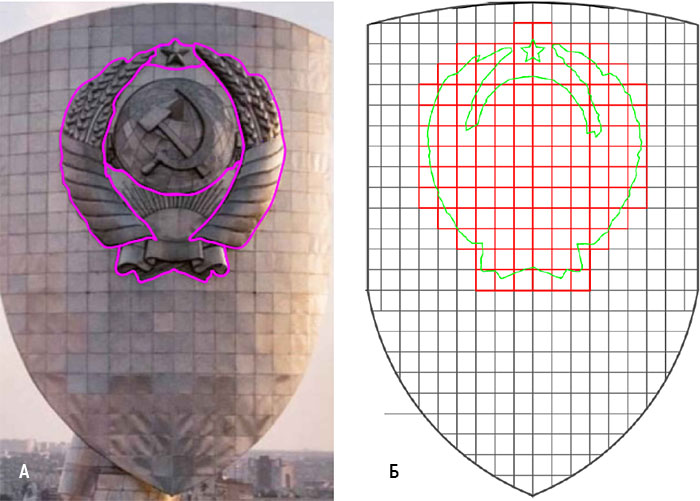

Применительно к демонтажу герба бывшего СССР укажем на то, что его предлагается проводить последовательно несколькими отдельными элементами в отраженном на рис. 8, а способ, на котором эти части очерчены красными линиями. Указанное обусловлено двумя причинами, первая из которых – сугубо техническая – заключается в соблюдении требования не преувеличения ограничений по максимально возможному весу демонтируемых элементов.

Вторая причина имеет исторически-музейное содержание, связанное с сохранением в дальнейшем герба в целостном первичном виде посредством сварки в коллекции Мемориального комплекса «Национальный музей истории Украины во Второй мировой войне».

Далее укажем на то, что при демонтаже герба бывшего СССР, кроме срезки непосредственно элементов герба, дополнительно необходимо удалить еще и некоторые пластины облицовки щита, которые герб занимает частично. Зона демонтажных работ на щите приведена на рис. 8, б, на котором контур герба бывшего СССР визуализирован зеленой линией, а демонтируемые пластины облицовки – красной. В общей сложности указанная зона занимает площадь 30,5 м2, охватывает 122 пластины облицовки размером 500×500 мм.

Изготовление металлических конструкций.

Изображение Герба Украины-Тризуба и облицовочных пластин следует изготавливать из нержавеющей листовой стали толщиной 1,5 мм, которая по своим физико-механическим параметрам и химическому составу должна быть идентичной стали тонколистовой скульптурной оболочки монумента «Родина-Мать». Причем особенно важно в процессе изготовления то, и на этом нужно сделать отдельный упор, что раскрой всех элементов изображения и пластин облицовки необходимо выполнять в заводских условиях с помощью лазерной резки, а их сварка – неплавкими вольфрамовыми электродами в защитной аргонной среде с использованием TIG инверторов согласно соответствующей технологической инструкции.

Также вдобавок заметим, что ориентировочный вес изображения Герба Украины-Тризуба равен 370 кг, а новых пластин облицовки – 360 кг.

Что касается непосредственно сборки и сварки металлических элементов изображения Герба Украины-Тризуба, то их нужно выполнять в заводских условиях на специально подготовленном из обычной стали поворотном кондукторе с радиусом кривизны 7000 мм. А вертикальные (боковые) ребра по контуру изображения (напоминаем, что их поперечное сечение изображено на рис. 5) должны привариваться к установленным на кондукторе временным элементам из нержавеющей стали во избежание контакта нержавеющей и углеродистой сталей.

Демонтаж и установка металлических конструкций.

Поскольку все демонтажно-монтажные работы по замене герба бывшего СССР и установке изображения Герба Украины-Тризуба на щите монумента «Родина-Мать» выполняются на большой высоте, специально была разработана технология проведения этих работ, которая заключается в следующем.

Прежде всего, организуется система крепления всего монтажного оборудования и оборудования (монтажной люльки, лебедки, корзины для подъема грузов и т.п.), которые будут использоваться при выполнении демонтажно-монтажных работ, к металлическому каркасу внутри щита монумента. С этой целью на верхней части этого каркаса, а именно на его центральной двутавровой балке, дополнительно устанавливаются элементы крепления, подобные существующим, к которым закрепляется центральная балка-траверса, а на существующие проектные крепежи закрепляются еще две консольные балки-траверсы. Затем к этим трем консольным балкам-траверсам прикрепляется искривленная в горизонтальной плоскости балка подвесного транспорта (иначе говоря, монорельс), кривизна которой соответствует геометрии щита, для создания возможности перемещения люльки с монтажниками на плоскости щита.

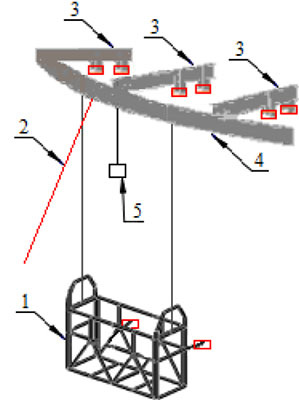

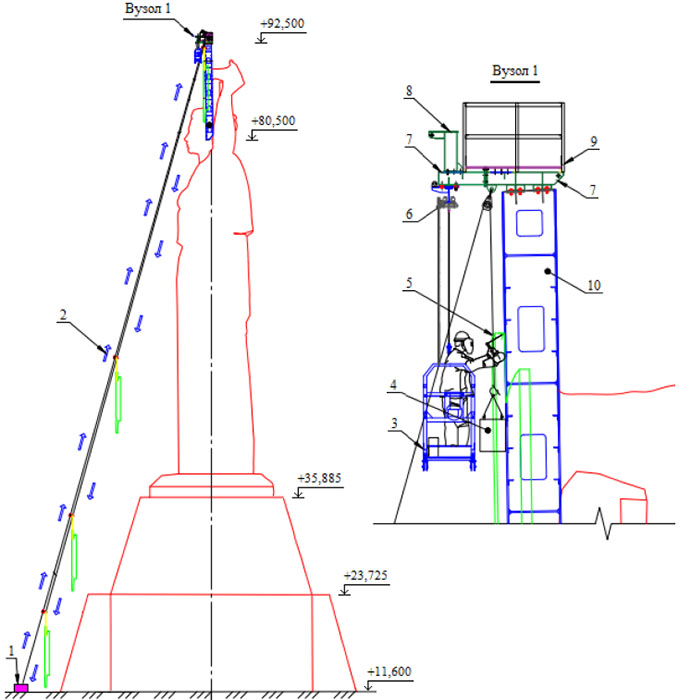

Общий вид указанной системы приведен на рис. 9, на котором красными прямоугольниками показаны опоры консольных балок на верхней части металлического каркаса внутри щита монумента и монтажной люльки на лицевую поверхность его щита.

В свою очередь схема движения монтажной люльки на щите монумента «Родина-Мать» проиллюстрирована на рис. 10, на котором красными стрелочками показаны направления движения по горизонтали и вертикали.

При проведении демонтажных работ особенно важно то, что срезку «старых» пластин облицовки и установку новых необходимо выполнять одновременно с целью недопущения длительного существования открытых отверстий на поверхности щита. А монтаж изображения Герба Украины-Тризуба можно начинать только после завершения размещения всех новых облицовочных пластин.

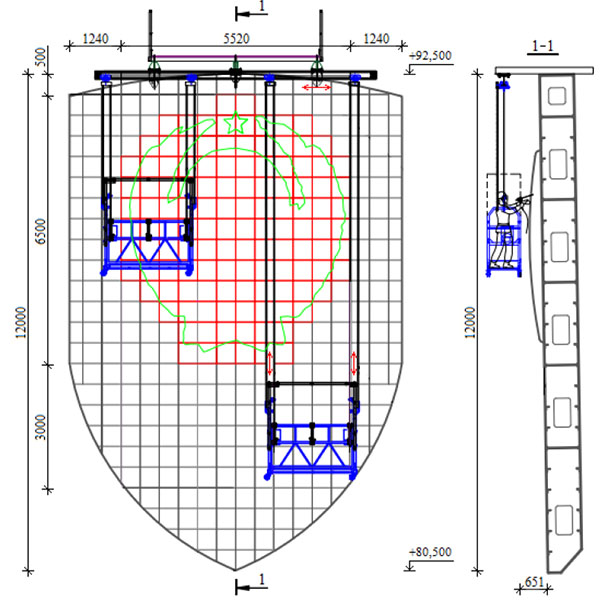

Схема проведения монтажных работ на щите монумента «Родина-Мать» изображена на рис. 11.

Доставку изготовленного в заводских условиях изображения Герба Украины-Тризуба на площадку строительства для его последующего монтажа следует проводить с северной стороны мемориального комплекса «Национальный музей истории Украины во Второй мировой войне», что обусловлено ограниченной возможностью подъезда габаритных крупнотоннажных машин и механизмов к мемориальному комплексу с других сторон.

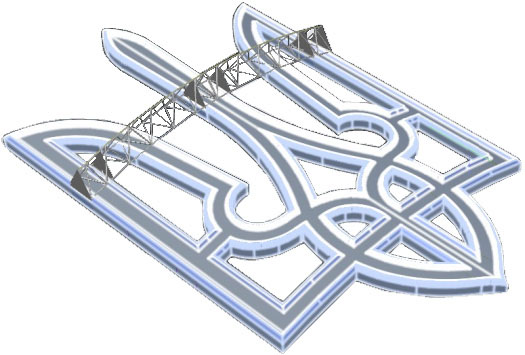

Для сокращения сроков монтажа поднятия изображения Герба Украины-Тризуба на щит монумента планируется проводить в полностью сложенном виде с использованием фермы-траверсы, которая запроектирована из искривленной в горизонтальной плоскости круглой трубы, кривизна которой соответствует геометрии конструкции (рис. 12). Изображение Герба Украины-Тризуба крепится к ферме болтовыми соединениями с использованием специально предусмотренных для этого на ферме пластин. Таким образом, подхват изображения к ферме выполняется в шести местах выше точки центра массы конструкции. Ферму-траверсу предусмотрено поднимать за две точки подвешиванием грузовыми стропами на крюк лебедки.

Установка изображения Герба Украины-Тризуба на щите монумента должна происходить в три этапа в следующей последовательности.

Во-первых, после поднятия изображения Герба Украины-Тризуба на щит монумента проверяется его правильная ориентация с использованием двух направляющих пластин на щите и четырех пластин в теле конструкции изображения, выполняющих функции улавливателей. Причем на щите пластины устанавливаются на каркасе щита по оси, а верхняя пластина имеет специальный скос в виде крюка, что позволяет предварительно подвесить изображение на проектной высоте.

Во-вторых, после размещения изображения Герба Украины-Тризуба на проектной высоте и в проектном положении, подтягивание его конструкции к каркасу щита осуществляется через монтажные окна в облицовке щита с использованием такелажных средств (стяжных ремней с храповыми механизмами или талрепами). И, напоследок, и это уже третий этап установки изображения, производится предварительная фиксация его конструкции на щите с помощью сварки с монтажными уголками на каркасе щита. После чего осуществляется окончательная приварка контура изображения Герба Украины-Тризуба к облицовке щита угловым швом согласно соответствующей технологической инструкции.

Общий вид верхней части монумента «Родина-Мать» после завершения монтажных работ изображения Герба Украины-Тризуба представлен на рис. 13.

Послесловие.

В статье рассмотрены особенности замены герба бывшего СССР изображением Герба Украины-Тризуба на щите монумента «Родина-Мать» мемориального комплекса «Национальный музей истории Украины во Второй мировой войне». Представлена сокращенная информация о проектировании монумента «Родина-Мать» и примененных конструктивных решений. Отмечено, что для исполнения требований законов о декоммунизации в марте 2023 года было принято решение о замене герба бывшего СССР на изображение Герба Украины-Тризуба, для его выполнения было привлечено ООО «Украинский институт стальных конструкций имени В.М.Шимановского».

Представлено подробное описание конструктивных параметров изображения Герба Украины-Тризуба. Рассмотрено изготовление металлических конструкций изображения Герба Украины-Тризуба и облицовочных пластин и указано на то, что это изготовление должно производиться в заводских условиях с помощью лазерной резки из нержавеющей листовой стали толщиной 1,5 мм, которая по своим физико-механическим параметрам и химическому составу должна быть идентичной стали тонколистовой скульптурной оболочки монумента «Родина-Мать». Отражена последовательность демонтажа герба бывшего СССР и монтажа изображения Герба Украины-Тризуба на щите монумента «Родина-Мать». Указаны особенности этого процесса, связанные с тем, что все эти работы должны выполняться на большой высоте. Представлен общий вид верхней части монумента «Родина-Мать» после завершения монтажных работ изображения Герба Украины-Тризуба.
