Друга редакція ДСТУ Двотаври сталеві зварні
15.11.2021
При підтримці Асоціації УЦСБ розроблено другу редакцію стандарту Двотаври сталеві зварні. Технічні вимоги та сортамент. ДСТУ поширюється на двотаври сталеві зварні зі сталей з межею текучості до 460 МПа, що виготовлені в заводських умовах та призначені для використання у конструкціях будівель і споруд всіх класів наслідків
Ознайомитись з ДСТУ Двотаври сталеві зварні. Технічні вимоги та сортамент. Друга редакція
Друга редакція ДСТУ Двотаври сталеві зварні містить наступні зміни у сортаменті:
1) Двотаври були поділені на 3 групи: балкові нормальні (НВ), балкові широкополичкові (HW) та колонні (HK)
2) Змінено принцип маркування. Позначення профілю перерізу сортаменту складається з позначення типу двотавра, загальної висоти перерізу, ширини полиці, товщини стінки та товщини полиць

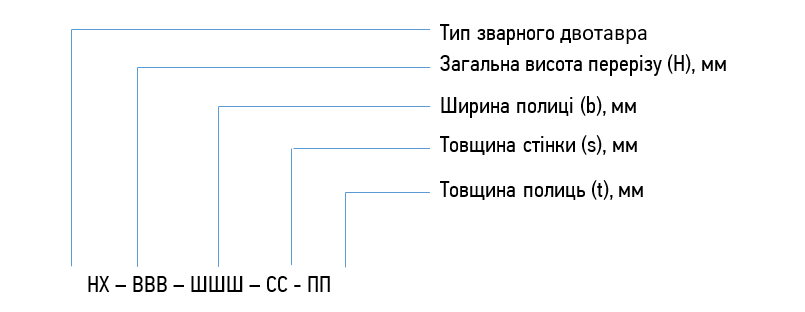

Рис. А.1. Схема умовного позначення двотаврів сталевих зварних
3) Загальна висота двотаврів визначена з кратністю 10 мм
4) Прибрано таблицю з прототипами (таблиця А.2 в першій редакції)
В тексті загальних положень було змінено пункти розділу 4.3 Вимоги щодо виготовлення:
| Перша редакція | Друга редакція |
| 4.3.3 Спосіб з’єднання стінки та полок вказується в проєктній робочій документації. Якщо в проектній документації не вказано спосіб з’єднання, слід виконувати повний провар стінки. | 4.3.3 Вид зварювання та підготовку кромок деталей зварного з’єднання стінки та полок слід вказувати в робочій документації або визначати при розробці креслень марки КМД з урахуванням зусиль, що вказані в робочій документації марки КМ. 4.3.4 Розміри поперечного перерізу кутових швів, їх кількість (односторонні або двосторонні) та довжину слід визначати відповідно до діючих нормативних документів на основі внутрішніх зусиль в елементах та з врахуванням умов їх роботи. |
